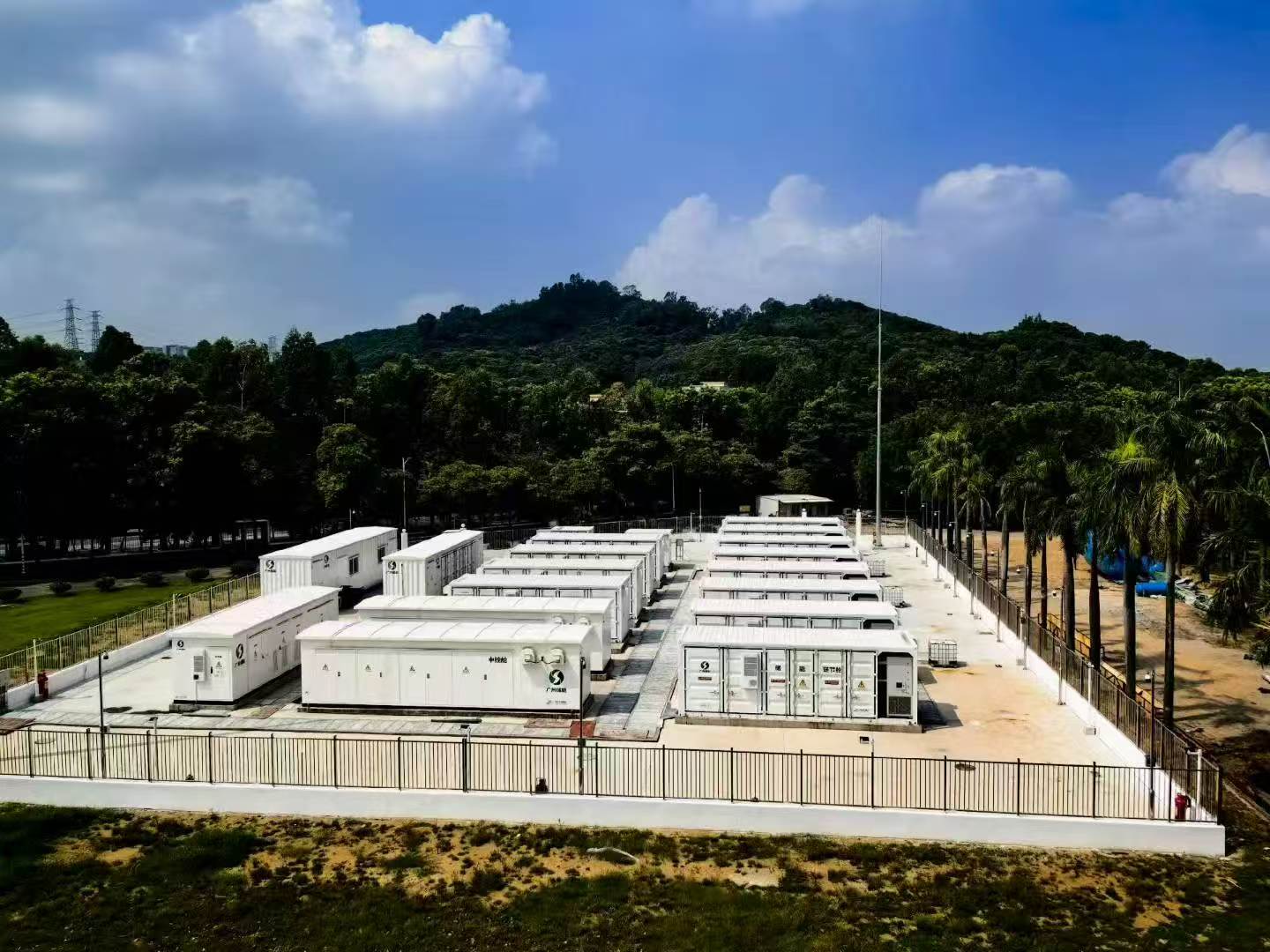

本工程储能区布置于生产行政办公楼北侧，预留4号天然气发电机组南侧空地内，根据电气布置电池舱、超级电容舱、一次设备舱、二次设备舱、站用变舱、会议舱及电缆沟。

工程建设规模

储能系统在发电机组6kV高压厂用电侧扩建3套10kV高压馈线柜（运行电压6kV），需分别布置在#1发电机组的高压厂用6kV I段（1套）与#2发电机组的高压厂用6kV I段（2套）。新建单回路6kV电缆线路型号采用3x(ZRB-YJV22-6/10kV-3x400）型三芯铜电缆。

设备配置

储能系统配置24MW/48MWh的0.5C磷酸铁锂电池采用四个储能单元，4个6MW12MWh单元，采用电池组串联升压方式；超级电容舱1个，容量为1MW/10min；配置站用变舱1个，内设400kVA站用变压器2台及低压配电屏柜；一次设备舱2个，共含6kV开关柜14面；二次设备舱1个；会议舱1个。
